Động cơ bánh răng không chổi than cao điện áp

Động cơ bánh răng không chổi than 220V-230V

Kích thước điện áp: 220-230V ， 60mmx60mm-104mmx104mm

Sức mạnh định mức: 10-400W

Tốc độ định mức: 3000 vòng / phút

Xếp hạng hiện tại: 0,3-7.1a

Mô-men xoắn: 0,036-1.5n.m

Không có bài viết trước | KẾ TIẾP

+ Liên hệ với chúng tôi + Tải xuống danh mục Video sản phẩm

ỨNG DỤNG KHU VỰC

Chúng tôi là một doanh nghiệp công nghệ cao chuyên sản xuất và bán động cơ giảm tốc AC, động cơ giảm tốc nhỏ, bộ giảm tốc hành tinh chuyên dụng servo, động cơ DC không chổi than và không chổi than cùng các sản phẩm khác.

Sắp xếp hậu cần
Robot tự động
Cắt laser
Cổng điều khiển truy cập
Nhà máy điện quang điện
Thiết bị y tế
Agv

Mô tả sản phẩm

Động cơ bánh răng không chổi than 220V-230VAC là một giải pháp mạnh mẽ và hiệu quả được thiết kế cho các ứng dụng khác nhau đòi hỏi điều khiển chuyển động chính xác và đáng tin cậy. Động cơ này hoạt động trong phạm vi điện áp từ 220V đến 230V, làm cho nó phù hợp với nguồn cung cấp năng lượng tiêu chuẩn. Kích thước nhỏ gọn của nó, từ 60mm x 60mm đến 104mm x 104mm, cho phép tích hợp dễ dàng vào các môi trường bị hạn chế không gian.

Với công suất định mức từ 10W đến 400W, động cơ này cung cấp khả năng hiệu suất đa năng. Nó được thiết kế để đạt được tốc độ định mức 3000 vòng / phút, đảm bảo hoạt động nhanh chóng và nhất quán. Draw hiện tại của động cơ dao động từ 0,3A đến 7.1A, cho thấy mức tiêu thụ năng lượng hiệu quả của nó so với đầu ra của nó.

Đầu ra mô -men xoắn của động cơ bánh răng không chổi than này thay đổi từ 0,036N.M đến 1,5N.M, phù hợp với các yêu cầu mô -men xoắn khác nhau trên các ứng dụng khác nhau. Phạm vi mô -men xoắn này làm cho nó lý tưởng cho các nhiệm vụ cần cả chuyển động nhẹ nhàng và mạnh mẽ hơn.

Động cơ bánh răng không chổi than 220V-230VAC kết hợp hiệu quả cao, kích thước nhỏ gọn và hiệu suất đáng tin cậy, làm cho nó trở thành một lựa chọn tuyệt vời cho tự động hóa công nghiệp, robot và các trường điều khiển chính xác khác. Khả năng cung cấp mô -men xoắn và tốc độ nhất quán của nó trong khi duy trì mức tiêu thụ năng lượng thấp đảm bảo chức năng tối ưu và hiệu quả năng lượng.

Thông số động cơ điện áp cao

Người mẫu	Điện áp V	Tính thường xuyên Hz	Sức mạnh định mức W	Xếp hạng hiện tại MỘT	Tốc độ định mức Vòng / phút	Mô -men xoắn định mức N.M	Bảo vệ lớp IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Điện áp động cơ, công suất và tốc độ sẽ được tùy chỉnh theo yêu cầu của anh ấy trong hoàn cảnh được phép của kích thước chấp nhận.

Kiểu

Động cơ điện áp cao

Kiểu	Người mẫu
Kiểu	Trục pinion	Trục tròn
Loại dây dẫn	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Gearhead trục song song (được bán riêng)

Loại bánh răng	Mô hình Gearhead	Tỷ lệ bánh răng

Cuộc sống lâu dài ● Tiếng ồn thấp	2gn □ k 4gn □ k 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Nhập tỷ lệ bánh răng vào hộp trong tên mô hình.

Bàn-Tor-Tor-Tor-Tor-Tor-Tor-Tor

Gearhead và mid-gearbox có thể được bán riêng.

Nhập tỷ lệ bánh răng vào hộp () trong tên mô hình.

Nền màu □ chỉ ra cùng một hướng quay của động cơ trong khi hướng quay của người khác là đối diện.

Tốc độ được tính bằng cách chia tốc độ đồng bộ của động cơ cho tỷ lệ bánh răng. Tốc độ thực tế thấp hơn 2% ~ 20% so với giá trị được hiển thị, tùy thuộc vào kích thước của tải.

Để giảm tốc độ vượt ra ngoài tỷ lệ bánh răng trong bảng, hãy gắn đầu bánh răng thập phân (tỷ lệ bánh răng: 10) giữa đầu bánh răng và động cơ. Trong trường hợp đó, mô -men xoắn cho phép là 3n · m.

Đơn vị mô -men xoắn phụ cấp 60 Series: Upside (N.M)/ Belowside (KGF.CM)

Tỷ lệ bánh răng	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Tốc độ trục đầu ra	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Trợ cấp mô -men xoắn	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

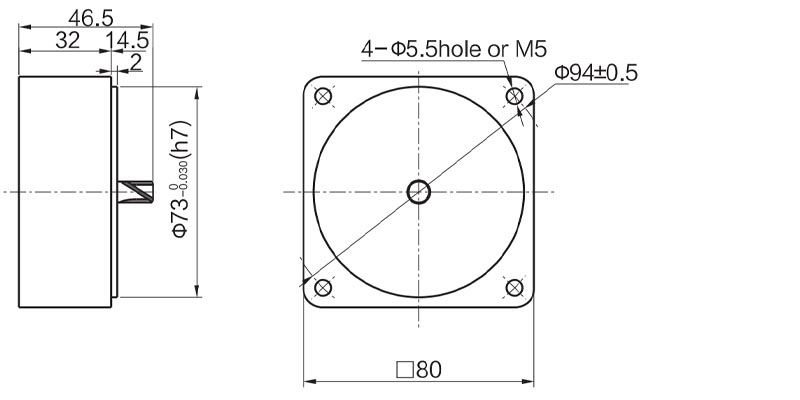

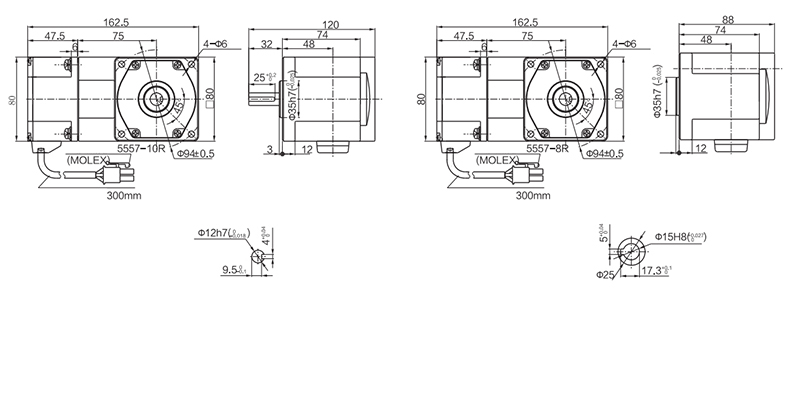

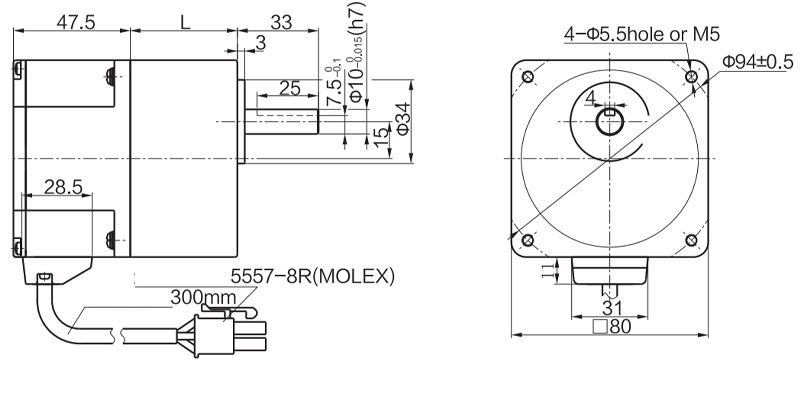

Đơn vị mô -men xoắn phụ cấp 80 Series: Upside (N.M)/ Belowside (KGF.CM)

Tỷ lệ bánh răng	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Tốc độ trục đầu ra	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Trợ cấp mô -men xoắn	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

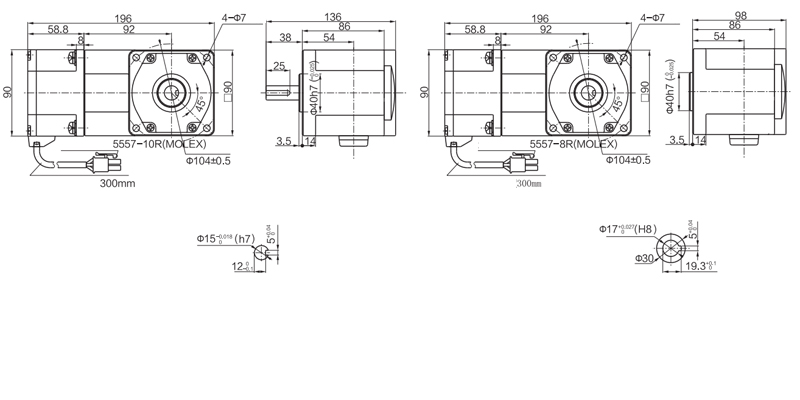

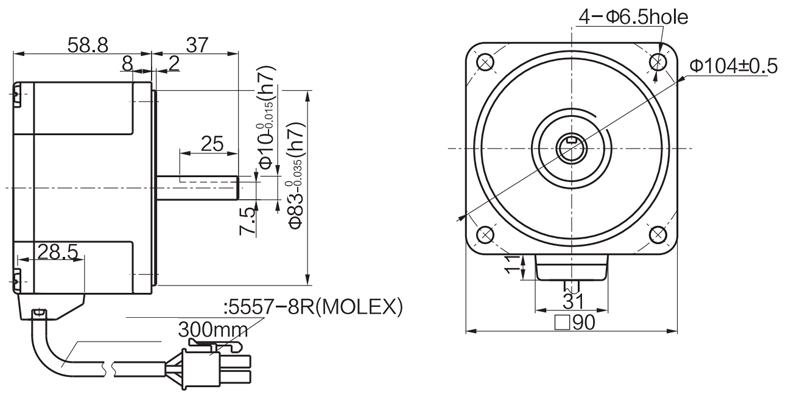

Đơn vị mô -men xoắn phụ cấp 90 Series: Upside (N.M)/ Belowside (KGF.CM)

Tỷ lệ bánh răng	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Tốc độ trục đầu ra	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Trợ cấp mô -men xoắn	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

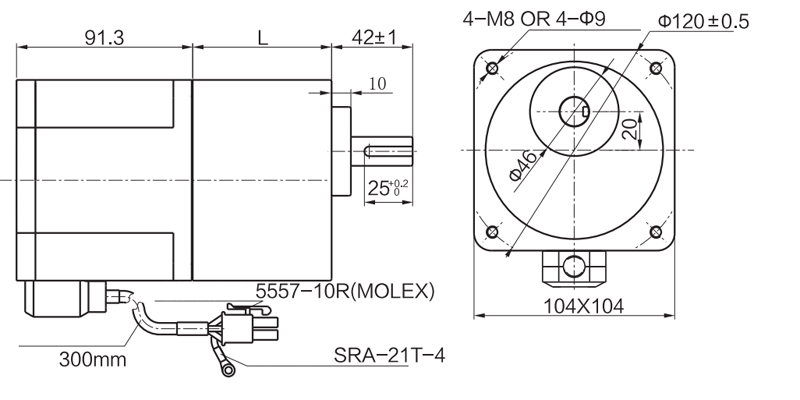

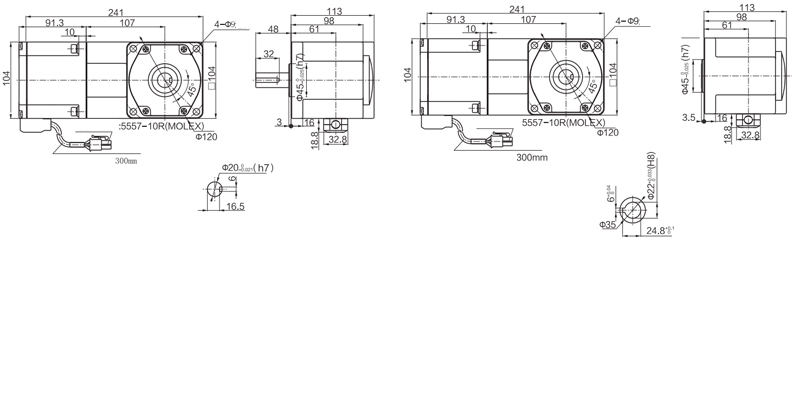

104 Đơn vị mô -men xoắn phụ cấp: Upside (N.M)/ Belowside (KGF.CM)

Tỷ lệ bánh răng	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Tốc độ trục đầu ra	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Trợ cấp mô -men xoắn	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Kích thước 60 Series (đơn vị mm)

Vít gắn được bao gồm trong đầu bánh răng.

Loại dây dẫn

Trọng lượng: Động cơ: 0,5kg / Gearhead: 0,48kg

Mô hình động cơ

Mô hình Gearhead

Tỷ lệ bánh răng

Kích thước

Z2BLD25- □ gn

2gn □ k

3 ~ 18

25 ~ 200

Nhập tỷ lệ bánh răng vào hộp (□) trong tên mô hình

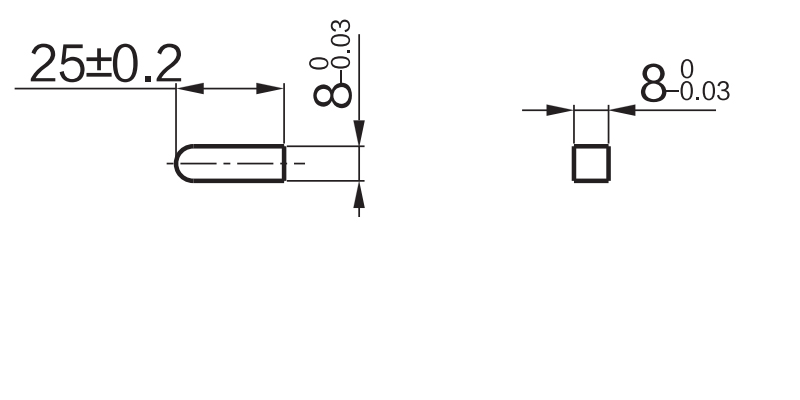

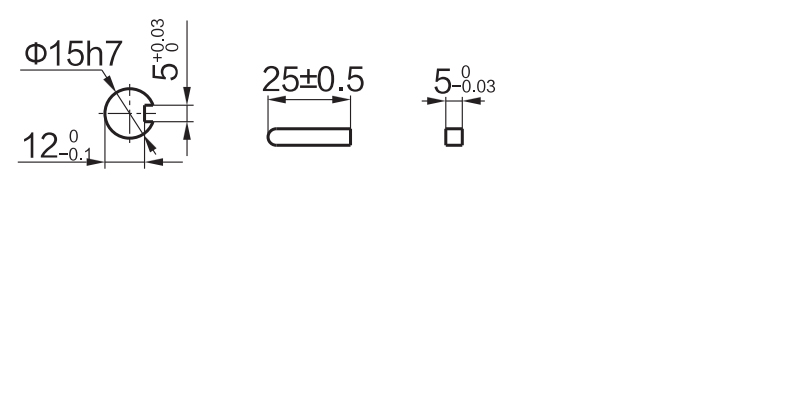

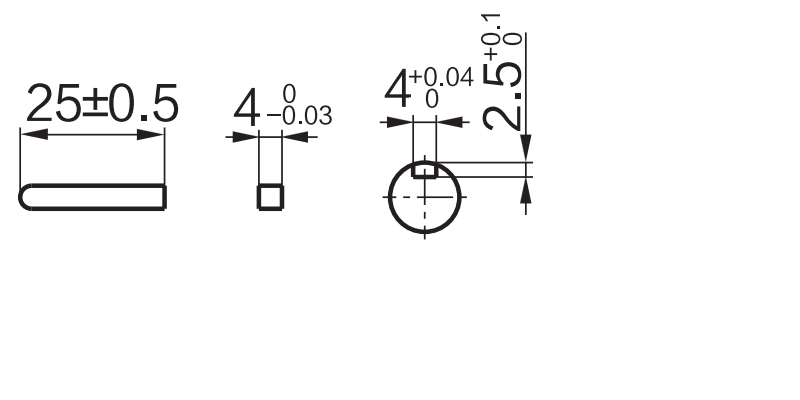

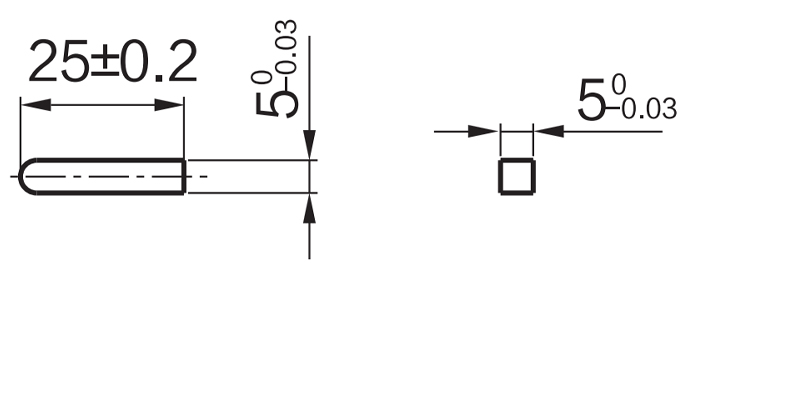

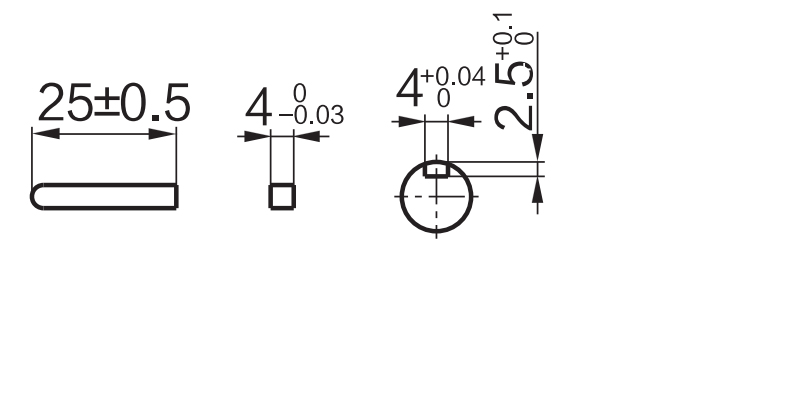

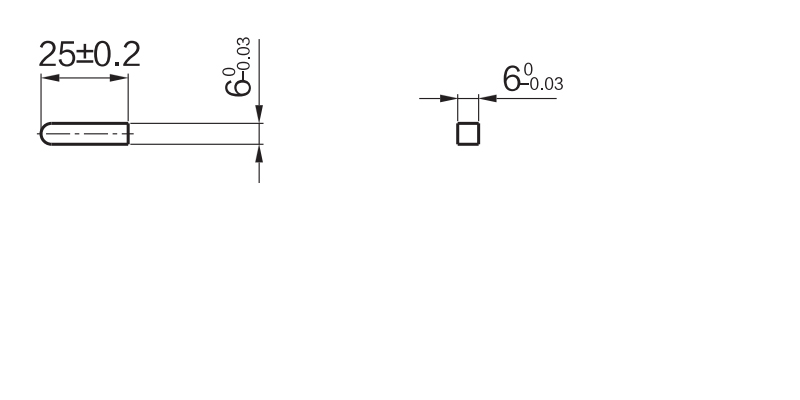

Phần trục của loại trục tròn

Không bao gồm trọng lượng và hình dạng động cơ của phần trục giống như loại của loại trục pinion.

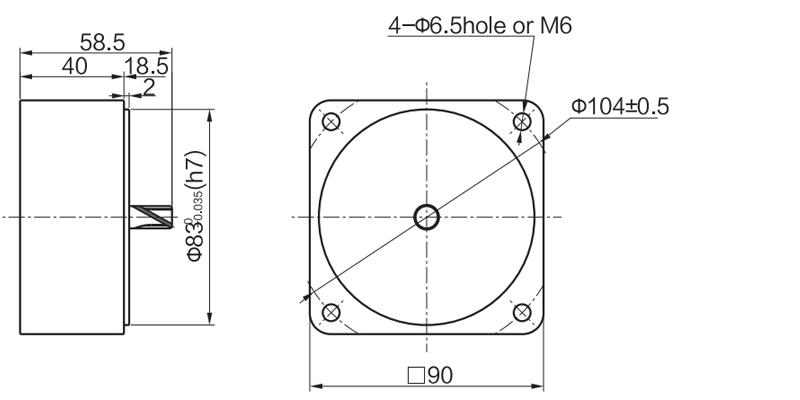

Decimal Gearhead

Nó có thể được kết nối với loại trục GN. 2GN10XK / trọng lượng: 0,2kg

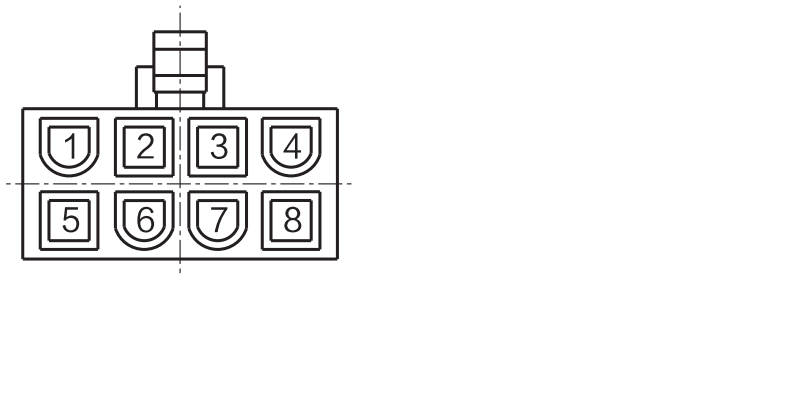

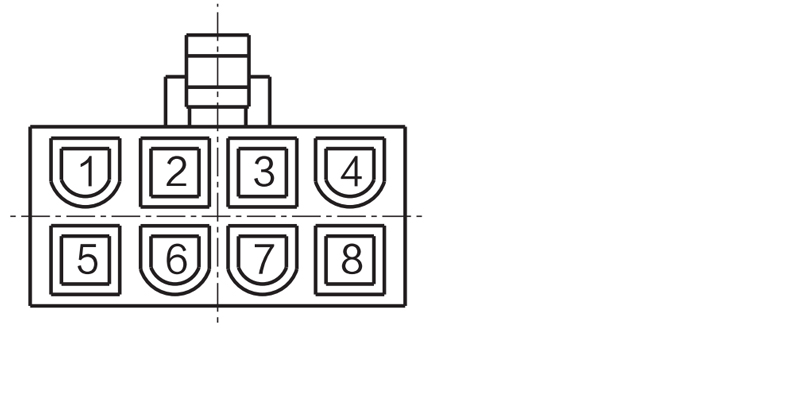

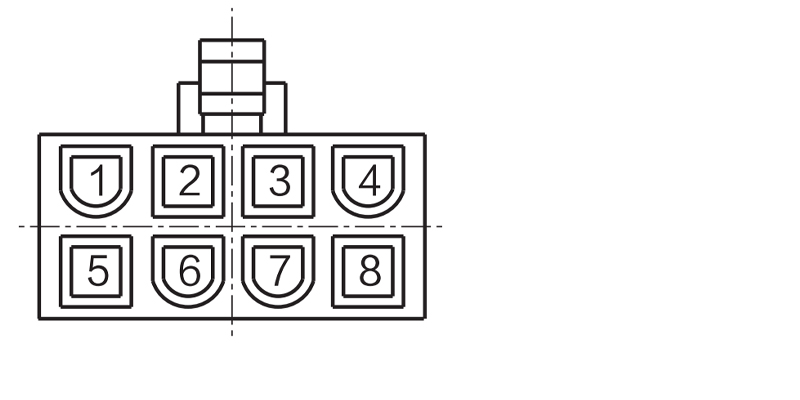

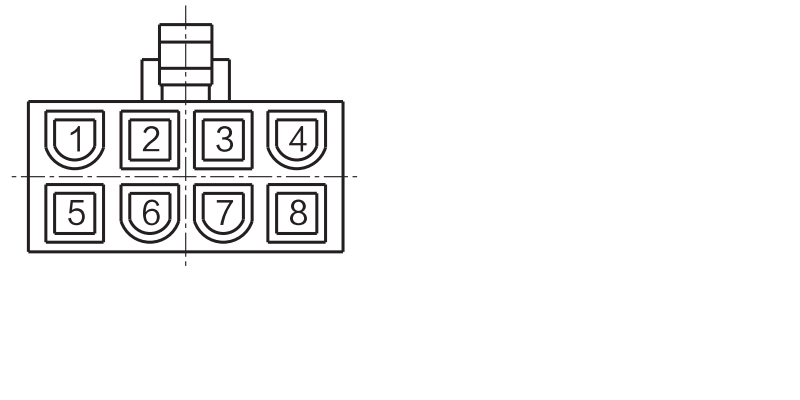

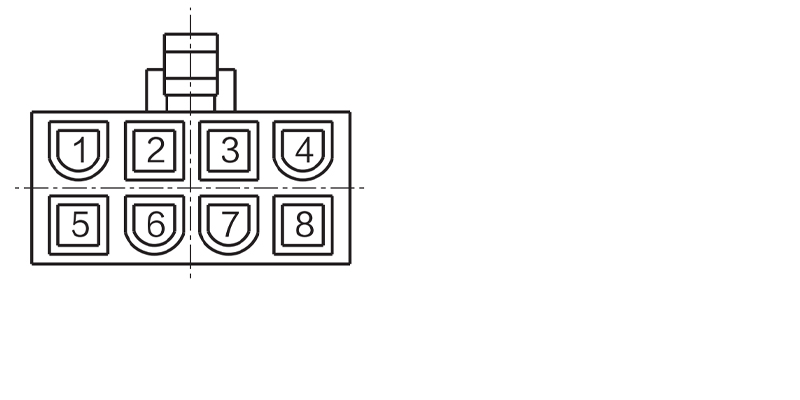

Wrie plug lỗ giải thích tín hiệu tương ứng

Cắm lỗ	1	2	3	4
Tín hiệu	U	W	Hz	Hu
Cắm lỗ	5	6	7	8
Tín hiệu	V	GND	HW	VCC

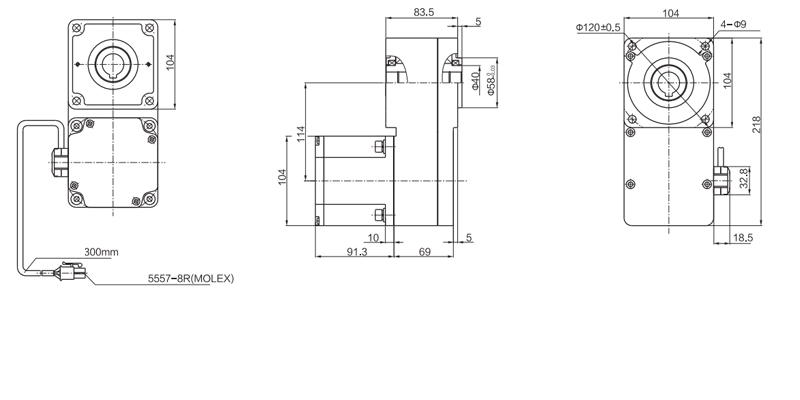

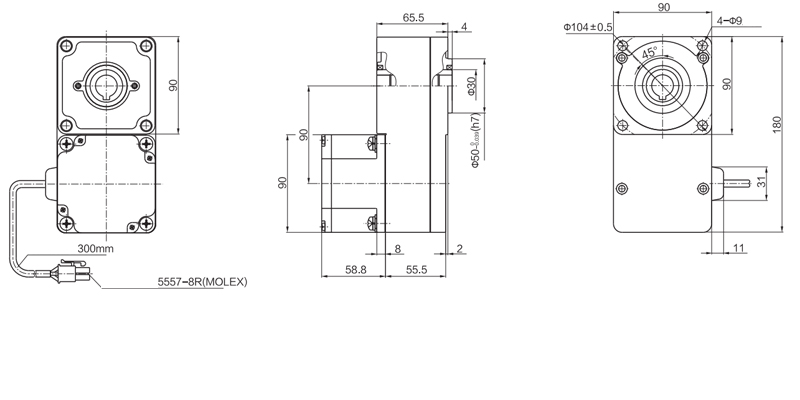

60 áp suất L Type Giảm
