Hộp số hành tinh xoắn ốc

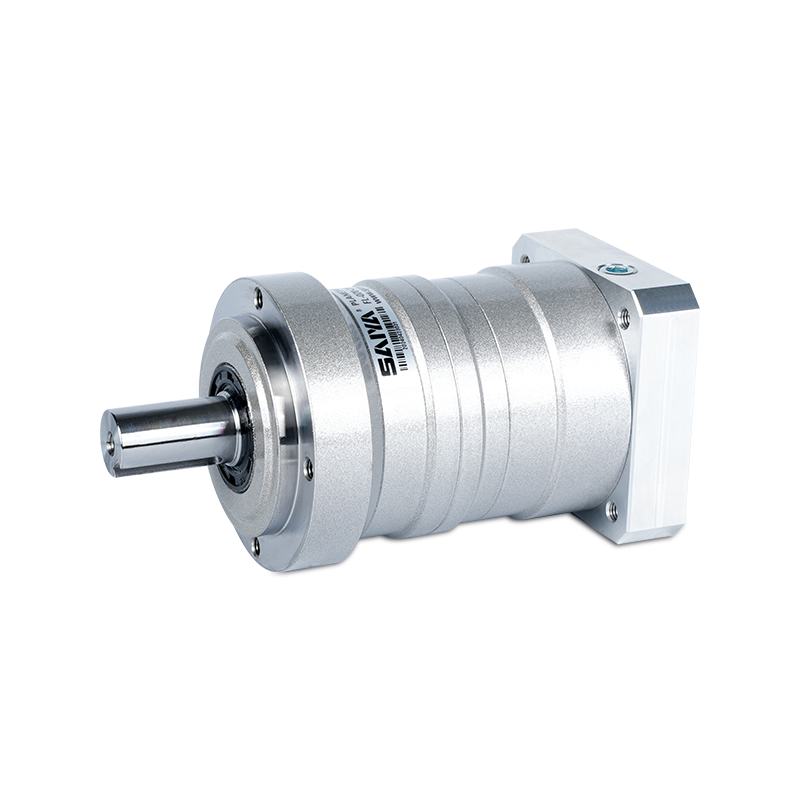

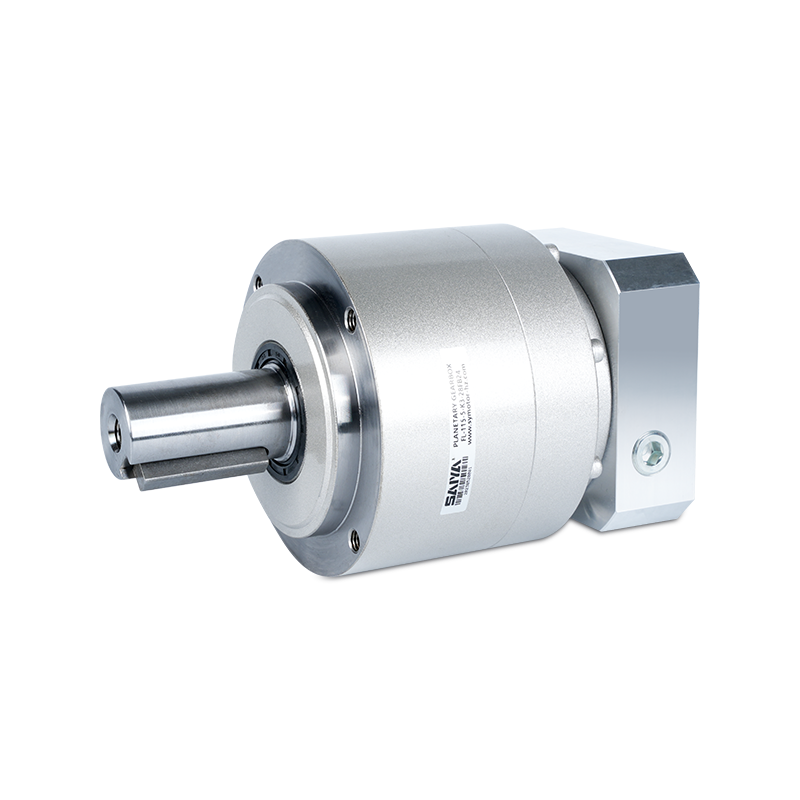

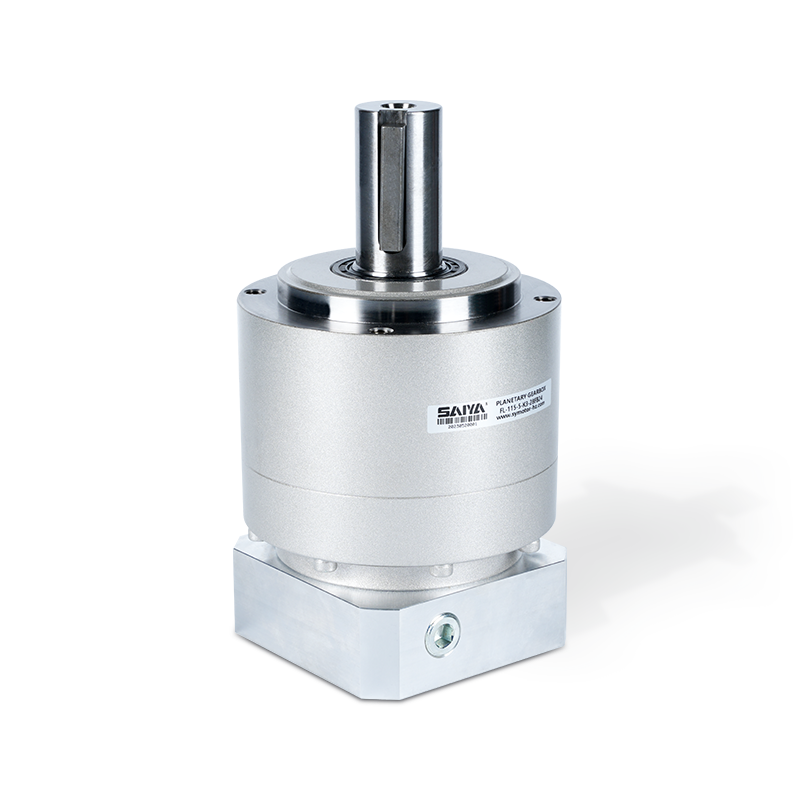

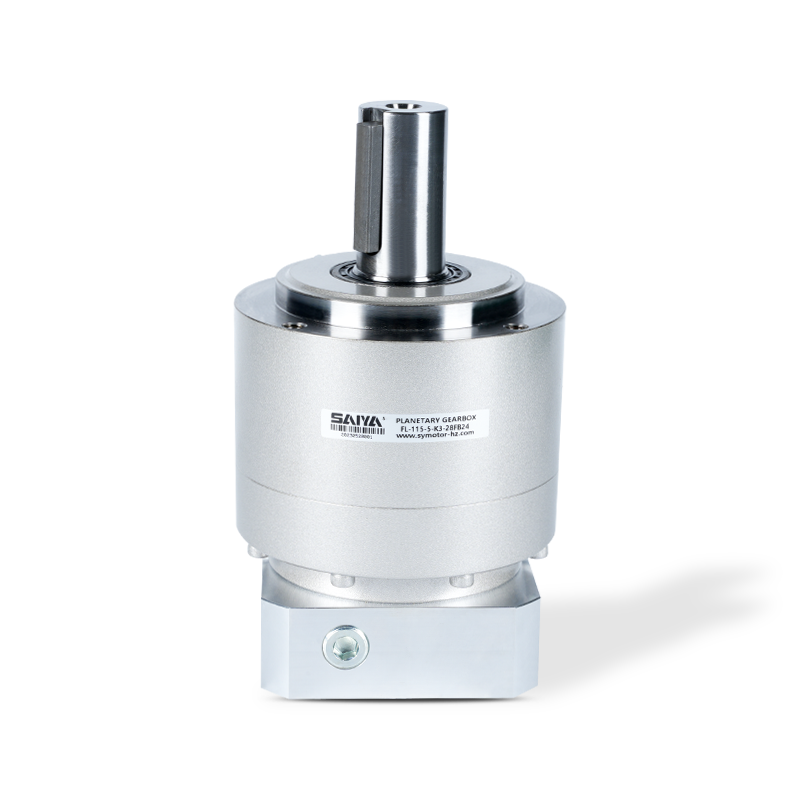

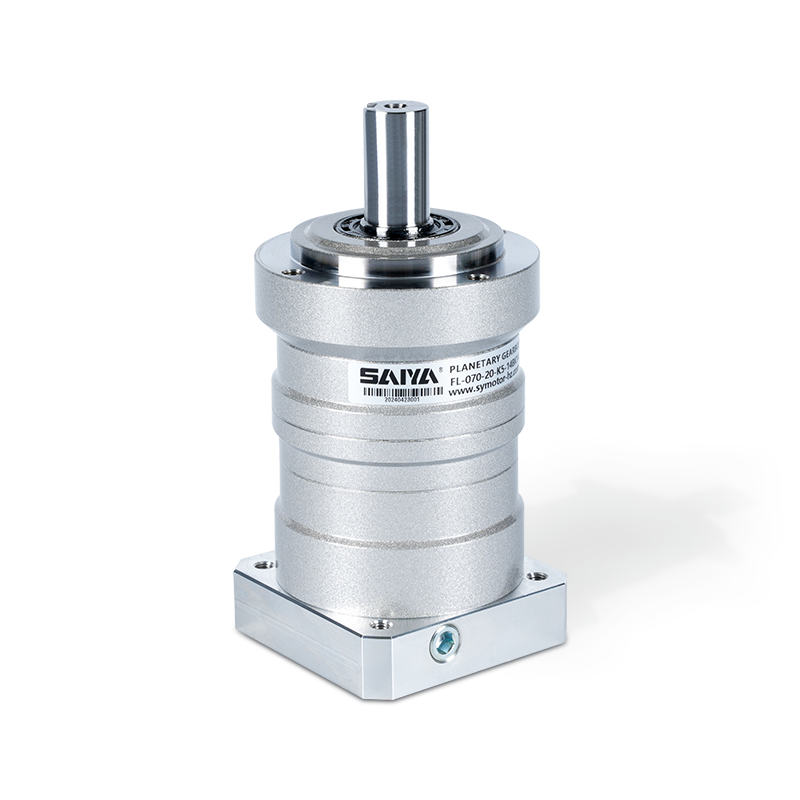

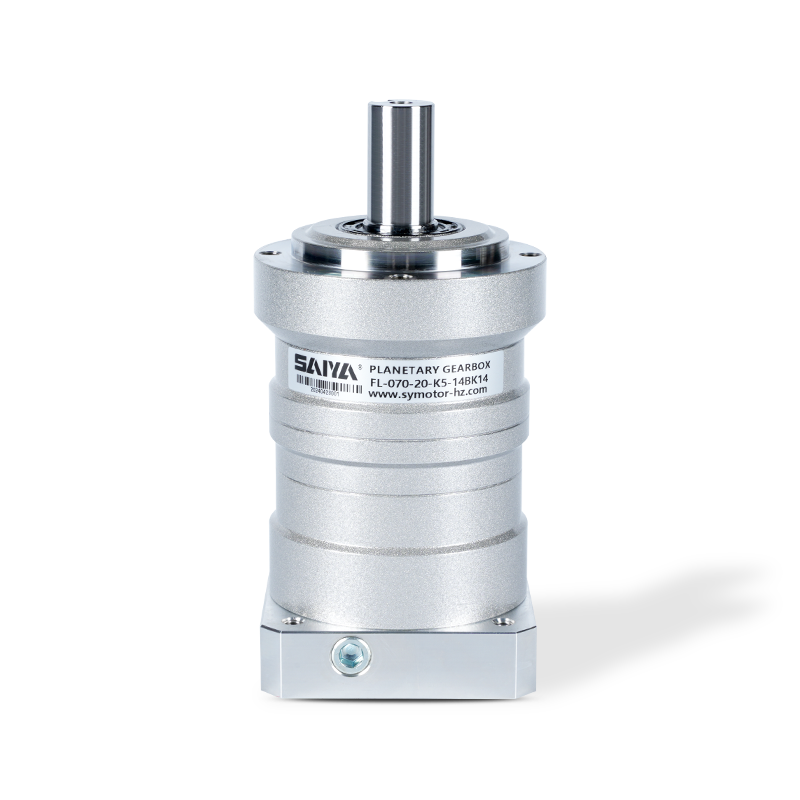

FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc

FL Sê-ri bánh răng xoắn/đầu ra/kích thước mặt bích hình tròn: 60-220mm

Cấp độ: 1-2 cấp độ

Trục đầu vào Đường kính bên trong: 14-19MMA

  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
  • FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc
Không có bài viết trước   |   KẾ TIẾP

+ Liên hệ với chúng tôi + Tải xuống danh mục Video sản phẩm
ỨNG DỤNG KHU VỰC
Chúng tôi là một doanh nghiệp công nghệ cao chuyên sản xuất và bán động cơ giảm tốc AC, động cơ giảm tốc nhỏ, bộ giảm tốc hành tinh chuyên dụng servo, động cơ DC không chổi than và không chổi than cùng các sản phẩm khác.

  • Sắp xếp hậu cần

  • Robot tự động

  • Cắt laser

  • Cổng điều khiển truy cập

  • Nhà máy điện quang điện

  • Thiết bị y tế

  • Agv

Mô tả sản phẩm

Các hộp số FL Series cung cấp các giải pháp đa năng cho một loạt các ứng dụng công nghiệp, có thiết kế bánh răng xoắn ốc, đầu ra mặt bích tròn và một loạt các kích thước từ 60 đến 220 mm. Các hộp số này phù hợp cho các nhiệm vụ yêu cầu truyền năng lượng chính xác và hiệu quả trong một không gian nhỏ gọn.


Một tính năng đáng chú ý của sê-ri FL là đường kính trục đầu vào của nó từ 14-19 mm, có thể chứa các cấu hình động cơ và đầu vào công suất khác nhau. Khả năng thích ứng này đảm bảo khả năng tương thích với một loạt các loại động cơ, tăng cường tính linh hoạt của các hộp số trong các môi trường công nghiệp khác nhau.

Được làm bằng vật liệu chất lượng cao và sản xuất chính xác, sê-ri FL rất bền và hoạt động trơn tru. Ngoài ra, thiết kế nhỏ gọn của nó cho phép cài đặt và tích hợp dễ dàng vào các hệ thống hiện có, có thể thích ứng linh hoạt với các yêu cầu mô -men xoắn và mô -men xoắn khác nhau. Cho dù được sử dụng trong các hệ thống truyền tải, máy trộn hoặc máy móc khác, các hộp số này cung cấp hiệu suất đáng tin cậy.

FL-050 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
050 1
Đơn 		3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2
Gấp đôi 		15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

FL-050 8 ※ 9 ※ 10
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(8) 		Chốc lát
của quán tính
(≤ 14)
[N] [N] [kg] [ KGCM² ] [kgcm²]
050 1
Đơn 		3 710 640 0.7 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069
2
Gấp đôi 		15 710 640 0.8 0.035
16 710 640 0.038
20 710 640 0.034
25 710 640 0.034
28 710 640 0.038
30 710 640 0.030
35 710 640 0.034
40 710 640 0.030
45 710 640 0.034
50 710 640 0.030
60 710 640 0.030
70 710 640 0.030 一
80 710 640 0.030
90 710 640 0.030 一
100 710 640 0.030 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-070 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
070 1
Đơn 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Gấp đôi 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100

FL-070 8 ※ 9 ※ 10
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(8) 		Chốc lát
của quán tính
(≤ 14) 		Chốc lát
của quán tính
(≤119)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
070 1
Đơn 		3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Gấp đôi 		15 1200 1100 1.7 0.055 0.14
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13
25 1200 1100 0.053 0.13
28 1200 1100 0.055 0.14
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13
90 1200 1100 0.049 0.13
100 1200 1100 0.049 0.13

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-090 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [ RPM] [RPM] [N] [N]
090 1
Đơn 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Gấp đôi 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FL-090 8 ※ 9 ※ 10
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(8) 		Chốc lát
của quán tính
(≤ 14) 		Chốc lát
của quán tính
(≤119) 		Chốc lát
của quán tính
(≤28)
[N] [N] [kg] [KGCM² ] [KGCM² ] [KGCM² ] [ KGCM² ]
090 1
Đơn 		3 2400 2200 3.5 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Gấp đôi 		15 2400 2200 4 0.13 0.28 0.72
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-0120 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
Mô -men xoắn đầu ra 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [ RPM] [RPM] [N] [N]
120 1
Đơn 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Gấp đôi 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FL-0120 8 ※ 9 ※ 9
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(≤ 14) 		Chốc lát
của quán tính
(≤119) 		Chốc lát
của quán tính
(≤28) 		Chốc lát
của quán tính
(≤38)
[N] [N] [kg] [KGCM²] [ kgcm² ] [KGCM² ] [kgcm²]
120 1
Đơn 		3 4300 3900 7.8 一 3.3 5.3 13
4 4300 3900 2.0 4.1 12
5 4300 3900 1.6 3.6 11
6 4300 3900 1.3 3.3 11
7 4300 3900 一 1.1 3.2 11
8 4300 3900 一 1.0 3.1 11
9 4300 3900 一 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Gấp đôi 		15 4300 3900 8.7 0.43 0.86 2.8
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7
35 4300 3900 0.37 0.81 2.7 一
40 4300 3900 0.28 0.73 2.7
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-155 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
155 1
Đơn 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Gấp đôi 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FL-155 8 ※ 9 ※ 10
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(≤119) 		Chốc lát
của quán tính
(≤28) 		Chốc lát
của quán tính
(≤38) 		Chốc lát
của quán tính
(≤48)
[N] [N] [kg] [ KGCM² ] [KGCM² ] [KGCM²] [kgcm² ]
155 1
Đơn 		3 9100 8200 16 一 12 20 42
4 9100 8200 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Gấp đôi 		15 9100 8200 18 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10 一
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10
80 9100 8200 0.80 2.8 10 一
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-205 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
205 1
Đơn 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Gấp đôi 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FL-205 8 ※ 9 ※ 9

Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(≤28) 		Chốc lát
của quán tính
(≤38) 		Chốc lát
của quán tính
(≤48) 		Chốc lát
Ofinertia
(≤ 65)
[N] [N] [kg] [KGCM²] [kgcm²] [kgcm²] [kgcm² ]
205 1
Đơn 		3 15000 14000 39 一 44 66 130
4 15000 14000 28 50 110
5 15000 14000 22 44 100
6 15000 14000 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 15 37 97
9 15000 14000 14 36 97
10 15000 14000 14 36 96
2
Gấp đôi 		15 15000 14000 40 4.7 12 34
16 15000 14000 5.4 13 35 一
20 15000 14000 4.4 12 34 一
25 15000 14000 4.2 12 34
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34 一
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33
70 15000 14000 3.1 11 33
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

FL-235 1 2 3 ※ 4 ※ 5 ※ 6 ※ 7
Khung
kích cỡ 		Sân khấu Tỷ lệ Danh nghĩa
đầu ra Mô -men xoắn 		Tối đa
đầu ra Mô -men xoắn 		Khẩn cấp
dừng lại Mô -men xoắn 		Danh nghĩa
đầu vào tốc độ 		Tối đa
đầu vào tốc độ 		Cho phép
xuyên tâm trọng tải 		Cho phép
trục trọng tải
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
235 1
Đơn 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Gấp đôi 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FL-235 8 ※ 9 ※ 10
Khung
kích cỡ 		Sân khấu Tỷ lệ Tối đa
xuyên tâm trọng tải 		Tối đa
trục trọng tải 		Cân nặng Chốc lát
của quán tính
(≤38) 		Chốc lát
của quán tính
(≤48) 		Chốc lát
của quán tính
(≤ 65)
[N] [N] [kg] [KGCM² ] [KGCM² ] [KGCM² ]
235 1
Đơn 		3 15000 14000 55 一 90 150
4 15000 14000 一 62 120
5 15000 14000 52 110
6 15000 14000 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 38 98
2
Gấp đôi 		15 15000 14000 57 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34
35 15000 14000 13 35
40 15000 14000 12 33
45 15000 14000 13 35 一
50 15000 14000 12 33
60 15000 14000 12 33
70 15000 14000 12 33
80 15000 14000 12 33
90 15000 14000 12 33
100 15000 14000 12 33 一

1. Với tốc độ đầu vào danh nghĩa, tuổi thọ dịch vụ là 20.000 giờ.

2. Mô -men xoắn cực đại khi bắt đầu và dừng.

3. Mô -men xoắn tối đa khi nhận được sốc (tối đa 1.000 lần).

4. Tốc độ đầu vào trung bình tối đa.

5. Tốc độ đầu vào tối đa nhất thời.

6. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho trung tâm trục đầu ra, ở tải trục 0)

7. Với tải trọng và tốc độ đầu vào danh nghĩa này, tuổi thọ dịch vụ sẽ là 20.000 giờ. (Áp dụng cho ổ trục phía đầu ra.at tải xuyên tâm 0)

8. Tải trọng tâm tối đa mà bộ giảm thiểu có thể chấp nhận.

9. Tải trọng trục tối đa mà bộ giảm thiểu có thể chấp nhận.

10. Trọng lượng có thể thay đổi một chút từ mô hình sang chế độ.

+ Hiểu các thông số chi tiết của sản phẩm
Sản phẩm liên quan
CÁC CƠ QUAN CÓ THẨM QUYỀN
NHIỀU CHỨNG NHẬN
Công ty TNHH Sản xuất thông minh của Zhejiang Saiya.
Liên hệ với chúng tôi
  • Upload

Về chúng tôi
Công ty TNHH Sản xuất thông minh của Zhejiang Saiya.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. được thành lập vào năm 2009, với 15 năm tích lũy trong ngành, là một doanh nghiệp công nghệ cao chuyên sản xuất và bán động cơ bánh răng Micro AC, động cơ bánh răng AC nhỏ, động cơ bánh răng DC chổi than, động cơ bánh răng DC không chổi than BLDC, hộp số hành tinh chính xác và con lăn động cơ...v.v. Chúng tôi là Trung Quốc bán buôn FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc Nhà cung cấp Và OEM/ODM FL Series 60 90 115 142 180 220 Hộp số hành tinh xoắn ốc Nhà sản xuất, Động cơ và hộp số Saiya được sử dụng rộng rãi trong robot công nghiệp, hậu cần thông minh, máy năng lượng mới, robot AGV và các lĩnh vực tiên tiến khác. Ngoài ra, chúng còn đóng vai trò quan trọng trong chế biến thực phẩm, đóng gói, dệt may, điện tử, thiết bị y tế và máy móc chuyên dụng, cung cấp các giải pháp hiệu quả về chi phí và khác biệt cho nhiều ngành công nghiệp khác nhau. Để tăng cường lợi thế của chúng tôi trong sự khác biệt và hiệu quả về chi phí, chúng tôi có công ty thương mại riêng, Hangzhou Saiya Transmission Equipment Co., LTD đặt tại Hàng Châu, Chiết Giang, gần các cảng Thượng Hải và Ninh Ba, để xử lý hoạt động kinh doanh trong và ngoài nước, kết hợp với cả bán hàng trực tiếp và phân phối, đảm bảo phân phối toàn cầu và hỗ trợ khách hàng, cung cấp giải pháp kinh tế cao cấp và đáng tin cậy cho tất cả khách hàng của chúng tôi.

Văn hóa doanh nghiệp

Xác thực đáng tin cậy
Chất lượng tự nhiên nổi bật.

Giá trị cốt lõi: Phát triển bản thân và quan tâm đến người khác.

Tầm nhìn:Trở thành chuyên gia dịch vụ trong lĩnh vực truyền dẫn thông minh.

Sứ mệnh của chúng tôi:Cung cấp dịch vụ chất lượng cao và tạo ra giá trị cho khách hàng.

Triết lý dịch vụ:Theo đuổi hạnh phúc cả về vật chất và tinh thần cho toàn thể nhân viên và đóng góp vào sự tiến bộ và phát triển của xã hội loài người.

  • 2009

    Thành lập

  • 80+

    Nhân viên

  • 5+

    Dây chuyền sản xuất
Tin tức
