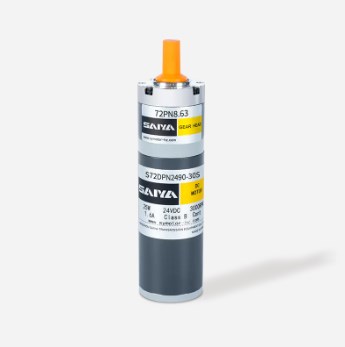

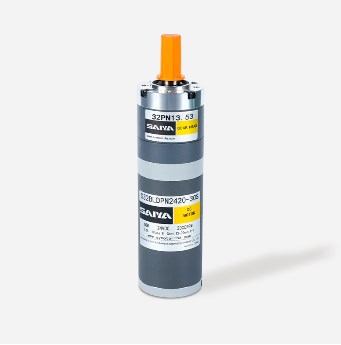

Hộp số hành tinh: Giải mã công nghệ cốt lõi của hộp số có độ chính xác cao

Trong hệ thống truyền động công nghiệp, hộp số hành tinh , với thiết kế cấu trúc độc đáo và hiệu suất vượt trội, đã trở thành thành phần cốt lõi trong các bộ truyền động có độ chính xác cao. Từ sản xuất ô tô đến hàng không vũ trụ, từ robot đến các thiết bị năng lượng mới, thiết bị cơ khí có vẻ nhỏ gọn này chịu trách nhiệm nặng nề về truyền tải điện và điều chỉnh tốc độ trong vô số ứng dụng quan trọng.

Cấu trúc cốt lõi của hộp số hành tinh: Trí tuệ cơ học mô phỏng chuyển động thiên thể

Tên của hộp số hành tinh bắt nguồn từ sự tương đồng về cấu trúc của nó với chuyển động của các hành tinh trong hệ mặt trời. Trong thiết bị này, bánh răng mặt trời, bánh răng hành tinh, bánh răng vành trong và bộ phận mang hành tinh tạo thành hệ thống truyền động lõi, chuyển động phối hợp của chúng tạo ra một cơ chế truyền lực hiệu quả.

Bánh răng mặt trời, nằm ở trung tâm của thiết bị, đóng vai trò là điểm khởi đầu cho nguồn điện đầu vào, giống như mặt trời trong hệ mặt trời. Ba đến sáu bánh răng hành tinh được phân bổ đều xung quanh bánh răng mặt trời. Chúng được gắn trên một giá đỡ hành tinh thông qua các ổ trục, ăn khớp với cả bánh răng mặt trời và bánh răng vòng ngoài. Bánh răng vành trong, được lót bằng răng, tạo đường dẫn cho các bánh răng hành tinh, trong khi bánh răng hành tinh tổng hợp và tạo ra năng lượng từ các bánh răng hành tinh. Thiết kế cấu trúc "truyền động trung tâm, chia lưới đa điểm" này đảm bảo truyền lực mượt mà hơn và cải thiện đáng kể khả năng chịu tải.

So với hộp số trục song song truyền thống, hộp số hành tinh đặc biệt nhỏ gọn. Với cùng công suất truyền động, thể tích của chúng chỉ bằng 1/3 đến 1/2 kích thước của hộp số trục song song thông thường, khiến chúng trở thành lợi thế không thể thay thế trong các thiết bị bị giới hạn về không gian. Sự phân bố đối xứng của các bánh răng hành tinh bù đắp một cách hiệu quả lực hướng tâm, giảm độ rung và tiếng ồn trong quá trình truyền, một lý do chính khiến chúng được sử dụng rộng rãi trong các thiết bị có độ chính xác cao.

Nguyên tắc hoạt động: Nhiều thành phần phối hợp để đạt được khả năng truyền tải hiệu quả

Quá trình vận hành của hộp số hành tinh về cơ bản chuyển đổi năng lượng thành tốc độ thông qua chuyển động kết hợp của các bộ phận của nó. Khi công suất được truyền từ trục dẫn tới bánh răng mặt trời, chuyển động quay của nó dẫn động các bánh răng hành tinh theo quỹ đạo xung quanh nó, đồng thời khiến chúng quay. Chuyển động "quay vòng" kết hợp này được truyền tới trục đầu ra thông qua bộ phận mang hành tinh, cuối cùng đạt được công suất đầu ra.

Tình trạng của bánh răng có ảnh hưởng quyết định đến tỷ số truyền. Khi vành răng được cố định, công suất chủ yếu được truyền qua bánh răng mặt trời, bánh răng hành tinh và giá đỡ hành tinh, dẫn đến tỷ số truyền tương đối nhỏ. Khi bánh răng bao quay tự do, một phần năng lượng được truyền qua bánh răng bao, làm cho tỷ số truyền thay đổi. Khi bánh răng vành và giá đỡ hành tinh bị khóa, toàn bộ cụm lắp ráp sẽ trở thành một bộ phận cứng nhắc, đạt được khả năng truyền trực tiếp 1:1. Cơ chế điều chỉnh tỷ số truyền linh hoạt này cho phép hộp số hành tinh thích ứng với yêu cầu công suất trong nhiều tình huống khác nhau.

Ứng dụng: Từ thiết bị vi mô đến máy móc quy mô lớn

Trong sản xuất chính xác, hộp số hành tinh là thành phần cốt lõi của thiết bị như khớp robot và máy công cụ CNC. Đặc tính truyền động có độ chính xác cao của chúng đảm bảo chuyển động robot chính xác, trong khi cấu trúc nhỏ gọn của chúng cho phép thu nhỏ. Trong thiết bị sản xuất chất bán dẫn, đặc tính rung thấp của hộp số hành tinh đảm bảo sự ổn định trong quá trình xử lý tấm bán dẫn, ảnh hưởng trực tiếp đến năng suất sản phẩm.

Trong lĩnh vực năng lượng mới, hộp số hành tinh đóng vai trò quan trọng trong tuabin gió và xe điện. Các cánh tuabin gió quay ở tốc độ thấp, cần có hộp số hành tinh để tăng tốc độ để điều khiển máy phát điện một cách hiệu quả. Trong hệ truyền động xe điện, hộp số hành tinh điều chỉnh tốc độ của động cơ với các bánh xe, nâng cao hiệu quả sử dụng năng lượng. Phản ứng chuyển số nhanh của họ cũng nâng cao trải nghiệm lái xe.

Trong máy móc hạng nặng, khả năng chịu tải cao của hộp số hành tinh khiến chúng trở thành lựa chọn lý tưởng cho các thiết bị như máy xúc và cần cẩu. Các thiết bị này phải truyền mô-men xoắn cực lớn trong quá trình vận hành và thiết kế chia lưới nhiều răng của hộp số hành tinh phân phối tải một cách hiệu quả, cải thiện độ tin cậy và tuổi thọ của thiết bị.

Sự phát triển của hộp số hành tinh là hình ảnh thu nhỏ của sự tiến bộ của công nghệ kỹ thuật cơ khí. Từ cấu trúc thô sơ ban đầu cho đến các thiết bị truyền dẫn có độ chính xác cao ngày nay, mỗi bước đột phá về công nghệ đều bắt nguồn từ việc không ngừng theo đuổi “hiệu quả, tính ổn định và độ tin cậy”. Trong làn sóng tự động hóa công nghiệp trong tương lai, thành phần cốt lõi này, kết hợp trí thông minh cơ học với các công nghệ tiên tiến, chắc chắn sẽ đóng một vai trò không thể thay thế trong nhiều lĩnh vực hơn nữa, thúc đẩy thiết bị công nghiệp hướng tới độ chính xác và hiệu quả cao hơn.
